Rohde & Schwarz 德國示波器
MXO 4 系列高速示波器 (200MHz - 1.5GHz)

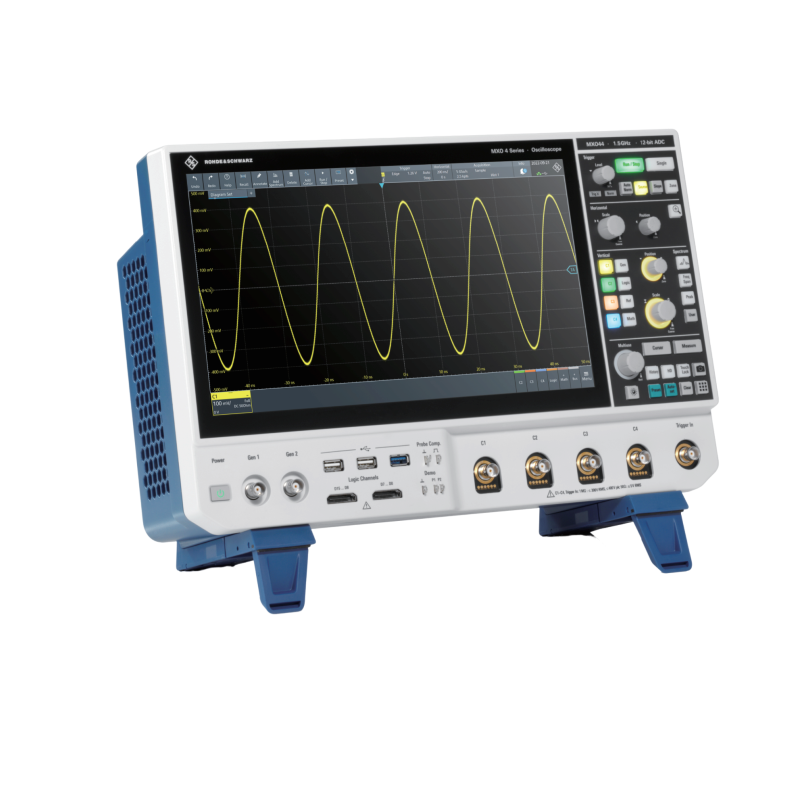

R&S MXO 4 系列高速示波器
(200MHz - 1.5GHz)
R&S MXO 4 示波器為四通道機種，各型號頻寬分別為 200 MHz、350 MHz、
500 MHz、1 GHz 和1.5 GHz，波形更新率為每秒450 萬次，12 位元 ADC，
所有通道皆標配 400 Mpts 的記憶體。
● 頻寬：200 MHz 至 1.5 GHz ，最高 5G Sample/s 取樣率
● 處理速率高達 200 Gbit/s，每秒擷取 450 萬個波形
● 1/10000 div 的觸發靈敏度
● 每秒進行 45000 次 FFT
|
頻寬 |
200/350/500 M Hz 1/1.5 G Hz（可升級） |
|
通道數 |
4 |
|
ADC 解析度；系統架構 |
12 位元；18 位元 |
|
V/div，1 MΩ |
500 μV 至 10 V |
|
V/div，50 Ω |
500 μV 至 1 V |
|
每通道取樣率 (G sample/s) |
2.5；5（雙通道交替模式） |
|
最大儲存 （每通道/單通道啟動） |
標配：400 M points 最大升級：800 M points（選配） |
|
波形擷取率 (waveforms/s) |
> 450萬 |
|
觸發靈敏度 |
所有頻寬 0.0001 div |
|
尺寸和解析度 |
13.3" 觸控螢幕 |
|
尺寸（寬×高×深，單位：mm） |
414 × 279 × 162 |
|
重量 (kg) |
6 |
