Rohde & Schwarz 德國示波器
MXO 5 系列高速示波器(100MHz - 2GHz)

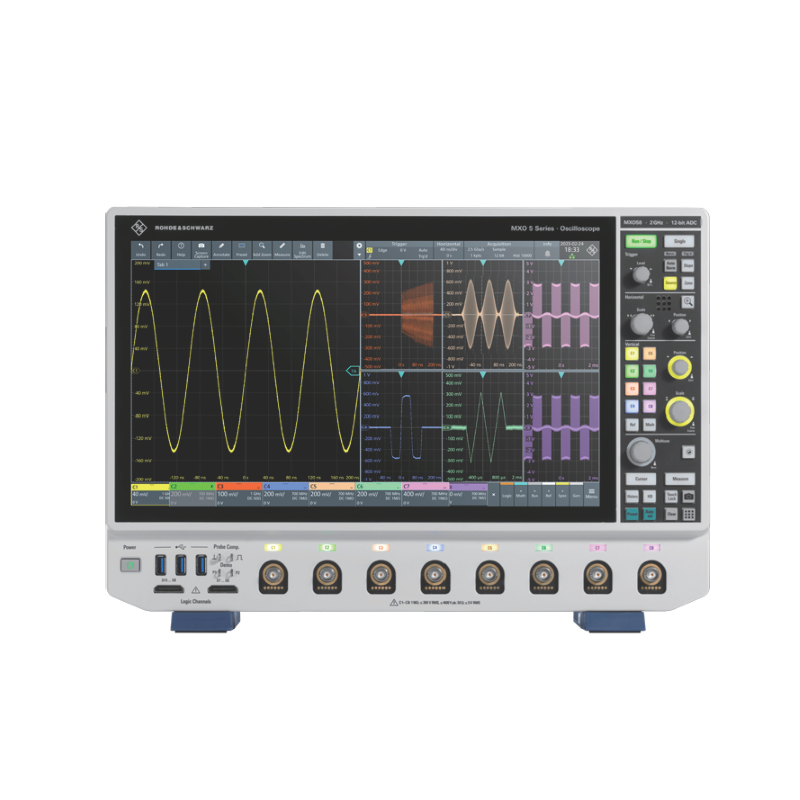

R&S MXO 5 系列高速示波器
(100MHz - 2GHz)
R&S MXO 5 示波器具 4 通道和 8 通道機種，各型號頻寬分別為100 MHz、
200 MHz、350 MHz、500 MHz、1 GHz 和 2 GHz，波形更新率為每秒 450 萬次，
12 位元 ADC，所有通道皆標配 500 Mpts 的記憶體容量。
● 頻寬：100 MHz 至 2 GHz ，最高 5G Sample/s 取樣率
● 每秒擷取 1800 萬個波形
● 1/10000 div 的觸發靈敏度
● 每秒進行 45000 次 FFT
|
頻寬 |
100/200/350/500 M Hz 1/2 G Hz（可升級） |
|
通道數 |
4/8 |
|
ADC 解析度；系統架構 |
12 位元；18 位元 |
|
V/div，1 MΩ |
500 μV 至 10 V |
|
V/div，50 Ω |
500 μV 至 1 V |
|
每通道取樣率 (G sample/s) |
5（4通道） |
|
最大儲存 （每通道/單通道啟動） |
標配：500 M points 最大升級：1 G points（選配） |
|
波形擷取率 (waveforms/s) |
> 450萬（4通道） |
|
觸發靈敏度 |
所有頻寬 0.0001 div |
|
尺寸和解析度 |
15.6" 觸控螢幕 |
|
尺寸（寬×高×深，單位：mm） |
445 × 314 × 154 |
|
重量 (kg) |
9 |
